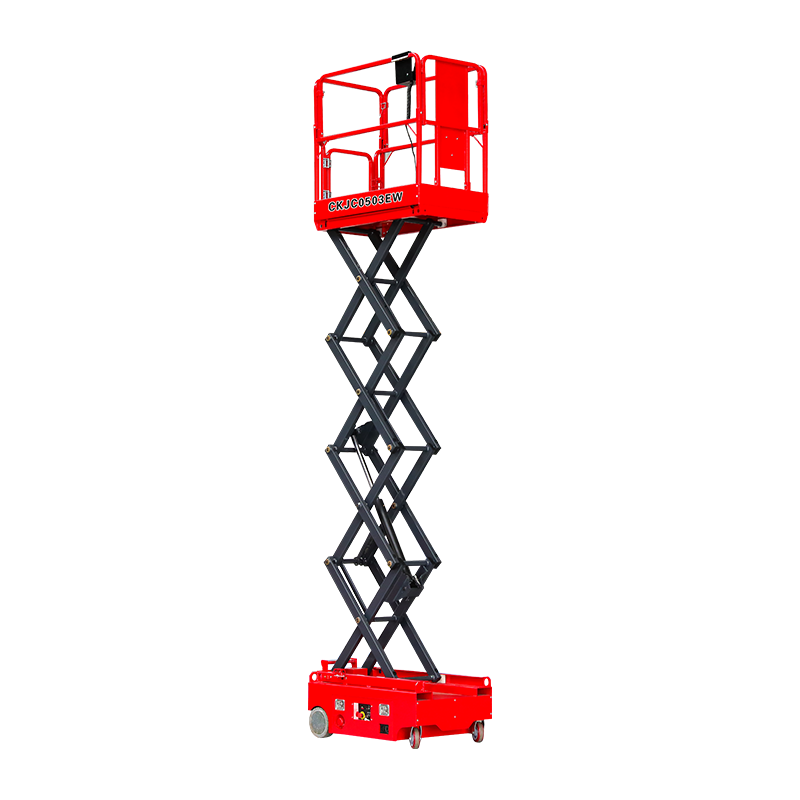

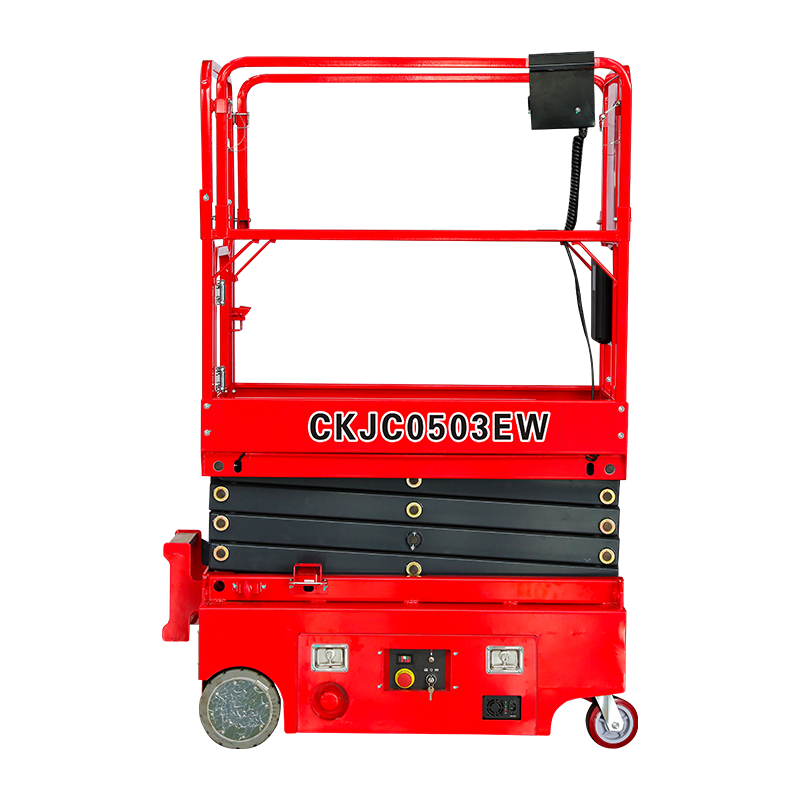

CKJC0705EH CKJC0604EH CKJC0503EH ミニ電動油圧ステアリングモバイルシザーリフト
CKJC0705EH CKJC0604EH CKJC0503EH ミニ電動油圧ステアリング モバイル シザー リフトは、持ち上げ、歩行、操作機能を統合し、中低高度で効率的に作業できるように設計されています。この電気駆動、油圧操縦の自走...
油圧リフト システムは流体動力の原理を利用して、高い力の増大による制御された垂直運動を実現します。この技術試験では、自動車、産業、物流部門における B2B 調達に不可欠なエンジニアリングの基礎、アプリケーション固有の構成、製造品質基準を対象としています。
流体動力工学の基礎
リフト機構におけるパスカルの原理
油圧システムは、閉じ込められた流体を介した圧力伝達で動作します。力の増大はピストン面積の比率に等しくなるため、コンパクトなアクチュエータで大きな吊り上げ能力を生み出すことができます。産業用アプリケーションの場合、システム圧力は通常 15 ～ 25 MPa (2,200 ～ 3,600 psi) の範囲です。
油圧システムと機械システム:
| パラメータ | 油圧ドライブ | メカニカルスクリュードライブ | 空気圧ドライブ |
| 力密度 | 非常に高い (25 MPa) | 中程度（メカニカルアドバンテージ） | 低（0.7MPa以下） |
| 位置決め精度 | ±0.5mm（サーボバルブ付） | ±0.1mm（ボールネジ） | ±2.0mm（圧縮率） |
| 速度制御 | 無限、スムーズ | 離散ステップまたは変数 | 速い、制御性が低い |
| 過負荷保護 | 圧力リリーフバルブ | メカニカルクラッチ | 圧力調整器 |
| 効率 | 75-85% | 60-70% | 20-30% |
| メンテナンス間隔 | 2,000時間（液交換） | 5,000時間（給脂） | 1,000時間（乾燥機サービス） |
油圧回路アーキテクチャ
最新のエレベーターは、エネルギー効率を高めるためにクローズドセンター負荷感知システムを採用しています。可変容量ピストンポンプは、要求に応じて流量を調整し、定容積システムと比較して発熱と消費電力を 30 ～ 40% 削減します。
自動車修理工場用油圧リフト
自動車修理工場用油圧リフト アプリケーションでは、サービス ベイのレイアウトと車両のスループット要件に基づいた特定の構成が必要です。ポストの選択により、アクセシビリティとワークフローの効率が決まります。
2 ポスト エンジニアリングと 4 ポスト エンジニアリング
2 ポスト設計は、車輪を使わずにアクセスできるように調整可能なスイング アームを利用しており、車両の重心の正確な位置決めが必要です。 4 ポスト構成は、統合された滑走路でのドライブオン操作をサポートし、ホイール アライメント サービスを可能にします。
自動車用リフトの仕様:
| 構成 | 対称 2 ポスト | 2ポスト非対称 | 4 ポスト |
| 定格荷重(kg) | 3,000～4,000 | 3,000～4,500 | 3,500～12,000 |
| リフト高さ (mm) | 1,800～2,000 | 1,900～2,100 | 1,700～2,500 |
| ベイ幅要件 (mm) | 3,400～3,800 | 3,200～3,600 | 3,000～3,500 |
| コンクリートの厚さ(mm) | 200 (最小 3000 psi) | 200 (最小 3000 psi) | 150 (床置き型) |
| 主な用途 | 一般修理、タイヤサービス | 車体工事、ドアアクセス | アライメント、大型トラック |
| インストール時間 (時間) | 6-8 | 6-8 | 4-6 |
負荷分散解析
車両の位置はカラムの荷重に影響します。非対称アーム構成により車両が 30% 後方に配置され、ドアのクリアランスが向上しますが、どのポストでも定格容量の 85% を超えていないことを確認する必要があります。
ガレージ用ポータブル油圧リフト
ガレージ用ポータブル油圧リフト アプリケーションは、スペースの制約と複数の車両の柔軟性に対処します。モビリティ エンジニアリングでは、可搬性と荷重時の安定性のバランスをとらなければなりません。
モビリティシステムの設計
ポータブルユニットは、機械式ドロップダウンスタビライザーを備えた統合キャスター (直径 200mm、ポリウレタンホイール、動的定格 500kg) を使用します。不安定を防ぐために、キャスターの格納とジャッキの展開は連続して行う必要があります。
ポータブルリフトエンジニアリングパラメータ:
| 仕様 | ミニリフト（空圧・油圧） | ミッドライズシザー | フルライズポータブル |
| 容量(kg) | 2,500 | 2,800～3,000 | 3,000～3,500 |
| リフト高さ (mm) | 600-800 | 1,000～1,200 | 1,800～2,000 |
| 単体重量(kg) | 150-200 | 350-450 | 800～1,200 |
| 電力要件 | ショップエア(0.6MPa)または220V | 単相220V | 380V三相 |
| セットアップ時間 (分) | 5-10 | 15-20 | 30-45 |
| スタビライザーの設置面積 (mm) | 2,000×1,800 | 2,400×2,000 | 3,000×2,800 |
安定性検証プロトコル
ポータブルリフトには、ANSI/ALI ALCTV-2017 に基づく転倒テストが必要です。安定余裕とは、プラットフォームを完全に伸ばしてプラットフォームの端の中央に配置した状態で、150% の荷重がかかったときのユニットが転倒モーメントに抵抗することを要求します。
倉庫用油圧リフトテーブル
倉庫用油圧リフトテーブル この設置により、人間工学に基づいた資材の取り扱いが最適化され、作業者の怪我のリスクが軽減され、スループット効率が向上します。垂直移動範囲とプラットフォームの寸法により、アプリケーションの適合性が決まります。
マテリアルハンドリングの最適化
リフトテーブルは荷物を最適な作業高さ (通常、立って作業する場合は 750 ～ 950 mm、座って作業する場合は 650 ～ 750 mm) に配置することで、曲げや持ち上げによる怪我を防ぎます。コンベヤシステムとの統合には、正確な高さの一致 (±5mm) が必要です。
当社のスマート物流機器シリーズはこれらのニーズに応え、産業・商業物流分野で幅広く使用されています。プラットフォーム構成は、2,000 ～ 4,000kg の耐荷重範囲で標準パレット寸法 (1,200 × 1,000mm) に対応します。
デューティサイクルに関する考慮事項
倉庫用途ではハイサイクル耐久性が求められます。標準負荷 (8 サイクル/時間) では、重力降下付きの単動シリンダを使用します。高負荷アプリケーション (20 サイクル/時間) では、熱負荷を管理するために動力付きの下降機能とオイル クーラーを備えた複動シリンダーが必要です。
大型油圧リフトメーカー
を選択する 大型油圧リフトメーカー 構造エンジニアリング能力、溶接資格、品質管理システムの検証が必要です。耐荷重構造には厳格な製造基準が必要です。
形鋼工学
頑丈なプラットフォーム (耐荷重 5,000kg) には、ボックス断面構造の Q345B 構造用鋼 (降伏強度 345 MPa) が使用されています。溶接手順は AWS D1.1 または EN ISO 15614-1 に従い、重要な接合部の 100% 超音波検査が行われます。
Zhejiang Wizplus Smart Equipment Ltd.は2021年に設立され、中国浙江省湖州市徳清県の省経済技術開発区に位置しています。同社は20,000平方メートルの工場を含む40,000平方メートルの敷地をカバーしています。当社の鉄骨構造工場は高さ20メートル、コンクリート構造工場は高さ11メートルで、50トンと16トンのクレーンを備えており、特に大型金属構造部品の製造用に設計されており、さまざまなサイズの金属構造部品の製造に適しています。
耐久性の高い製造仕様:
| コンポーネント | 材質グレード | 製造方法 | 品質検証 |
| プラットフォームデッキ | Q345B、6～8mmプレート | レーザー切断、CNC曲げ | 寸法検査±1.0mm |
| シザーアーム | Q345B 角管 | ロボット溶接、応力除去 | UT検査、溶接プロファイル |
| シリンダーバレル | 27SiMnシームレスチューブ | ホーニング、クロームメッキ | 表面粗さ Ra0.4 |
| ピストンロッド | 45# 鋼、高周波焼き入れ | 硬質クロムメッキ(25μm) | 硬度 60-65 HRC |
| ヒンジピン | 40Cr、焼き入れ焼き戻し済み | CNC旋削、研削 | 硬度 28-32 HRC コア |
設計と製造の専門知識
当社には、何十年にもわたって業界に専念してきた専門家からなる経験豊富な設計および製造チームがあります。研究開発・設計・生産を一貫して行う機器製造会社です。構造計算は FEM 1.001 および EN 1993 (ユーロコード 3) 規格に従い、有限要素解析により重要な接合部での応力集中を検証します。
産業用油圧シザーリフト
産業用油圧シザーリフト 連動パラレグラム機構を採用し、安定性の高い上下動を実現します。ハサミの形状により、持ち上げ率と力の要件が決まります。
ハサミ機構の運動学
シザーリフトは複数の連結されたパンタグラフアームを利用します。機械的利点は伸長に応じて変化します。収縮位置では最大の力が必要になります (機械的利点が低い) が、伸長位置では減圧で動作します (機械的利点が高い)。
シザー構成分析:
| 構成 | シングルシザー | ダブルシザー | トリプルシザー |
| リフト比（収縮時：伸長時） | 1:2.0 | 1:3.8 | 1:5.5 |
| 最大高さ(mm) | 3,000 | 6,000 | 12,000 |
| プラットフォームのサイズ (標準) | 1,800×1,000 | 2,000×1,200 | 2,400×1,500 |
| シリンダ力（収縮時、kN） | 50-80 | 80-120 | 120-180 |
| 側面耐荷重(N) | 500 (静的) | 300 (静的) | 200 (静的) |
| 代表的な用途 | 工場のメンテナンス | 倉庫ピッキング | 空中設置 |
高所作業プラットフォームの統合
当社の製品は、高所作業車、スマート物流、スマート農業などの一連の専門的なハイテク機器をカバーしており、建設、産業および商業物流、農業などの多くの分野で広く使用されています。高所作業用シザーリフトには、ガードレール（高さ1,100mm）、トーボード（150mm）、緊急降下システムが組み込まれています。プラットフォームのレベリングにより、完全に伸ばした状態でも ±1.5° の傾斜が維持されます。
高度な製造能力
生産設備と精度
製造品質は、装置の能力とプロセス制御に依存します。高出力レーザー切断により溶接アセンブリのエッジ品質が確保され、ロボット溶接により生産バッチ全体で一貫性が維持されます。
同社は、12000W高出力レーザー切断機、4000W全自動レーザーパイプ切断機、300トンCNC曲げ機、完全CNCインテリジェントパイプ曲げ機、溶接ロボット組立ライン、CNC旋盤、大型機器での塗料噴霧、プラスチック噴霧、電気泳動機能を備えた大規模インテリジェント塗装組立ライン、各種製品や付属品の強化試験装置や実験センターなど、さまざまなハイエンド生産設備を備えています。
製造プロセス仕様:
| プロセス | 設備仕様 | 能力 | 許容範囲 |
| プレートカット | 12,000Wファイバーレーザー | 最大25mmの軟鋼 | ±0.1mm |
| チューブの切断 | 4,000W自動レーザー | Φ20～Φ200mm、長さ6m | ±0.15mm |
| 曲げ | 300トンCNCプレスブレーキ | 長さ4,000mm、厚さ12mm | ±0.5°の角度 |
| 溶接 | ロボットライン（6軸） | 連続MIG/MAG | ISO 5817 クラス B |
| 表面仕上げ | インテリジェントな塗装ライン | ペイント、パウダーコート、電着塗装 | 厚さ80～120μm |
テストおよび検証インフラストラクチャ
当社の強化された試験装置と実験センターは、静的負荷試験 (125% 定格容量)、動的サイクリング (10,000 サイクル)、および環境暴露 (塩水噴霧、温度サイクリング) を通じて製品の性能を検証します。
世界市場での存在感とサポート
国際的な流通とサービス
輸出市場では、地域規格（ヨーロッパの場合は CE マーキング、北米の場合は ANSI マーキング、オーストラリアの場合は AS マーキング）への準拠が求められます。文書パッケージには、構造計算、溶接手順、材料認証が含まれます。
同社の製品はヨーロッパ、アメリカ、中東、東南アジアなど多くの国や地域に輸出されており、国際的な顧客から一貫した評価を得ています。同時に、同社は国内市場を積極的に開発し、数百の代理店を持ち、完全な販売およびアフターサービスネットワークを持っています。
アフターセールステクニカルサポート
包括的なサービス ネットワークにより、スペアパーツの入手 (重要なコンポーネントについては 10 年間の保証)、技術文書、およびフィールド サービス サポートが提供されます。リモート診断機能により、IoT 対応の油圧監視システムによるトラブルシューティングが可能になります。
同社は常にプロフェッショナリズム、イノベーション、誠実性、効率性という核となるコンセプトを堅持し、グリーンや低炭素などの新しい開発コンセプトに積極的に対応し、電動化、グリーン化、インテリジェンスの製品設計コンセプトを主張し、自社製品の品質を総合的に向上させています。国内外のユーザーと友人がコミュニケーションと協力のために当社を訪問することを心から歓迎します。高所作業業界の高度な発展を促進し、より良い未来を一緒に創りましょう。
よくある質問
耐荷重はどのように検証され、油圧リフトの設計にはどのような安全係数が適用されますか?
定格容量は、定格荷重の 125% での静的試験 (EN 1494 または ASME B30.1 による) と、その後の全移動サイクルにわたる定格荷重 110% での動的試験によって決定されます。構造設計には、鋼製コンポーネントの安全率 2.0 (降伏強度ベース)、油圧シリンダの安全率 3.0 (破裂圧力ベース) が組み込まれています。 大型油圧リフトメーカー 認証には、これらのテストの第三者による立会いが必要です。当社のテストセンターでは、組み立て前に作動圧力の 1.5 倍でシリンダーの 100% 圧力テストを実施します。
どのような作動油の仕様が必要ですか?また、メンテナンスはどのくらいの頻度で行う必要がありますか?
標準アプリケーションでは、粘度指数が 95 を超える ISO VG 46 作動油を使用します。低温環境 (-20°C) には VG 32 が必要ですが、高温動作 (周囲温度 >60°C) には VG 68 が役立ちます。流体分析は 2,000 動作時間ごとまたは毎年実行し、粒子汚染 (ISO 4406 18/16/13 最大)、水分含有量 (<0.1%)、および酸化 (酸価 <0.5 mg KOH/g) をチェックする必要があります。フィルターエレメントは、500 時間経過するか、差圧が 0.5 bar を超えた場合に交換する必要があります。
油圧シザーリフトは特殊な産業用途向けにカスタマイズできますか?
はい、 産業用油圧シザーリフト カスタマイズには、プラットフォームの寸法 (最大 6m × 3m)、容量の増加 (最大 20,000kg)、特殊なコーティング (食品加工用のステンレス鋼、危険区域用の防爆)、統合機能 (ローラーコンベア、ターンテーブル、チルト機能) が含まれます。倉庫自動化用のカスタム リフト テーブルには、自動位置決め (精度 ±2 mm) や WCS (倉庫制御システム) との統合が含まれる場合があります。カスタム設計の開発リードタイムは、設計承認後 8 ～ 12 週間です。
恒久的な油圧リフト設置にはどのようなコンクリート基礎要件が適用されますか?
2ポスト 自動車修理工場用油圧リフト 設置には、圧縮強度 3000 psi (20.7 MPa) で 1% の補強を含む最小コンクリート厚さ 200 mm が必要です。 4 ポスト リフトは、適切な床荷重 (最小 150 mm コンクリート) を備えた表面実装構成を利用できます。土壌支持力は150 kPaを超えなければなりません。劣悪な土壌条件では、工学的な基礎が必要です。アンカー ボルト (M16 ～ M24、グレード 8.8) は、最小埋め込み深さ 100 mm でエポキシで取り付ける必要があります。取り付け後の検証には、ボルト降伏荷重の 50% での引張試験が含まれます。
ポータブル油圧リフトは永久的な固定を行わずにどのようにして安定性を維持するのでしょうか?
ガレージ用ポータブル油圧リフト 安定性は低重心設計と延長されたベース寸法に依存します。スタビライザー ジャッキ (ネジまたは油圧) は、持ち上げ作業中にキャスター ホイールをバイパスして、荷重を直接床に伝えます。安定性の計算により、転倒モーメント (荷重 × 中心からの水平距離) が抵抗モーメント (単体重量 × ベース半径) の 75% 未満に維持されることが保証されます。インターロック システムは、すべてのスタビライザーが完全に展開され、リミット スイッチで確認されない限り、リフトの動作を防止します。コンクリートの破砕を防ぐために、床荷重は 3.5 MPa を超えてはなりません。
参考文献
- 米国規格協会。 （2019年）。 ANSI/ALI ALCTV-2017 自動車用リフトの米国国家規格 - 建設、テスト、および検証の安全要件 。イリノイ州シカゴ: 自動車リフト研究所。
- 欧州標準化委員会。 （2020年）。 EN 1494:2000 A1:2008 移動式または移動式ジャッキおよび関連する昇降装置 。ブリュッセル: CEN.
- アメリカ機械学会。 （2018年）。 ASME B30.1-2018 ジャッキ、工業用ローラー、エア キャスター、油圧ガントリー 。ニューヨーク: ASME。
- 国際標準化機構。 （2015年）。 ISO 4413:2010 油圧流体力 - システムとそのコンポーネントの一般規則と安全要件 。ジュネーブ: ISO。
- 欧州標準化委員会。 (2005)。 EN 1993-1-1:2005 ユーロコード 3: 鉄骨構造の設計 - パート 1-1: 建築に関する一般規則と規則 。ブリュッセル: CEN.
- Deutsche Gesetzliche Unfallversicherung。 （2023年）。 DGUV 情報 208-008: 油圧リフト - 検査とテスト 。ベルリン: DGUV.
